Para que serve a planta de circuitos elétricos?
A planta de circuitos elétricos é um desenho com a distribuição de cabos, local das tomadas e lâmpadas, desenhado sobre a planta baixa de uma casa, por exemplo. Mais do que um mero recurso técnico, esse documento é a base de qualquer instalação segura e funcional, e entender como elaborá-lo corretamente faz toda a diferença no resultado final do projeto.
Distribuição
Primeiro, estude como serão distribuídos os pontos de elétrica no projeto. Imagine-se dentro do espaço e circulando pelos ambientes. Pense onde gostaria de acender as luzes e onde ficarão as tomadas. Veja onde colocará a TV, o computador, o aparelho de som, o telefone e todos os aparelhos e eletrodomésticos de cada ambiente.
Quando projetamos os pontos de energia elétrica, apenas determinamos os locais, a quantidade e o tipo de lâmpadas que iremos usar em cada ponto, bem como onde e a que altura queremos os interruptores.
O que diz a norma técnica
Todo projeto elétrico residencial precisa estar em conformidade com a ABNT NBR 5410, norma que estabelece as condições mínimas para garantir a segurança das instalações elétricas de baixa tensão. Ela é fundamental para prevenir acidentes relacionados à eletricidade, e dados da Abracopel registraram 1.727 acidentes por choques elétricos ou incêndios provocados por curtos-circuitos apenas em 2022, com 647 vítimas fatais. Sienge Conhecer e aplicar essa norma não é opcional: é parte essencial da responsabilidade de qualquer profissional que assina um projeto.
Entre as determinações práticas da NBR 5410, destaca-se que os circuitos de iluminação devem ser independentes dos circuitos de tomadas, o que facilita a manutenção e evita desligamentos desnecessários em toda a casa. OrçaFascio Além disso, em salas e dormitórios deve ser previsto pelo menos um ponto de tomada para cada 5 metros de perímetro, e em cozinhas e áreas de serviço, no mínimo um ponto para cada 3,5 metros, com ao menos duas tomadas acima da bancada da pia. EmpelTec Jr.
Simbologia

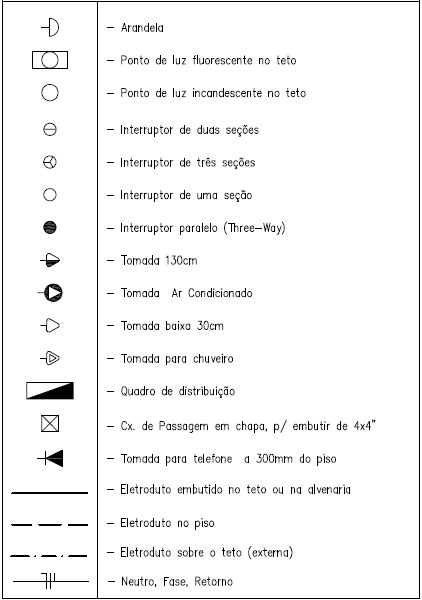

Utilizamos nos projetos símbolos dos pontos de energia elétrica. Não há uma regra, então os profissionais muitas vezes usam símbolos distintos. Por isso, todos os desenhos devem conter legendas. Se quiser, pode criar um novo símbolo à legenda, para a correta interpretação.
Localização

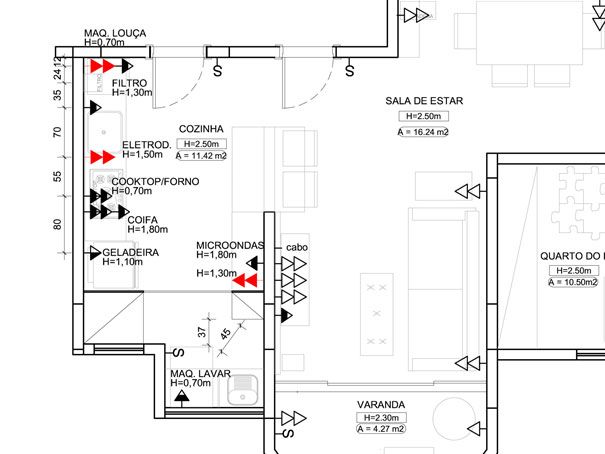

Você deve indicar com precisão o local das tomadas e sua finalidade, se é para micro-ondas, geladeira, abajur, computador, etc., bem como dos pontos para TV e telefone (normal e interfone). Após isso, encaminhe o projeto para um engenheiro ou eletricista, que fará os cálculos da fiação, circuitos e disjuntores.
Quanto aos circuitos, especifique para que serve cada tomada, qual o tipo de lâmpada para cada ponto de luz e a quantidade de lâmpadas que serão utilizadas em cada ponto. Verifique também se será necessário um ponto 220V para chuveiros elétricos nos boxes.
Prepare a infraestrutura para o futuro
Um ponto que muitos projetos ainda deixam de lado, e que pode gerar custos altos de reforma posteriormente, é a previsão de infraestrutura para automação residencial. Se você está planejando reformar ou construir um imóvel, as possibilidades de automatização podem aumentar ou diminuir de acordo com o seu projeto elétrico. EmpelTec Jr. Isso significa que prever eletrodutos e pontos estratégicos desde a fase de projeto tem um custo quase zero comparado ao que custaria abrir paredes depois.
Mesmo que o cliente não planeje adotar automação imediatamente, vale incluir no projeto tomadas com entrada USB integrada, já bastante comuns no mercado atual, e prever ao menos um circuito reserva por ambiente. Um projeto de automação residencial bem estruturado pode gerar economia de energia entre 20% e 30%, Magnani o que representa um argumento sólido para apresentar ao cliente ainda na fase de concepção.
A automação residencial deixou de ser um luxo futurista para se tornar uma necessidade prática, e muitos consumidores e arquitetos já incluem sistemas de controle automatizado para iluminação, climatização, áudio e vídeo em seus projetos de construção ou reforma. Queroautomacao Antecipar essa demanda no projeto elétrico é, portanto, um diferencial competitivo real para o profissional de hoje.
Alturas

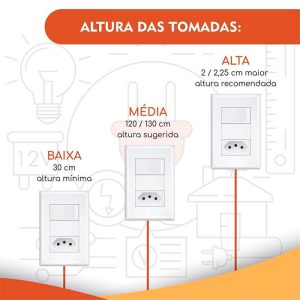

Note que a altura padrão das tomadas é 30 cm para as baixas e 120 cm para as altas. Se houver uma tomada em altura diferente, anote essa medida no projeto junto da tomada para que ela seja instalada corretamente. As alturas das arandelas variam de 180 cm a 200 cm. Se instaladas junto ao espelho do banheiro, a altura indicada fica entre 140 cm e 160 cm. Determine também a distância que deseja entre a arandela e o piso e não se esqueça de especificar isso na planta. Tomadas de aparelhos de ar-condicionado, exaustores e fogões usam alturas diferentes, dependendo do modelo do aparelho e das especificações dos fabricantes.
